医药实验室设计

1、定义

    物理实验室是进行物理科学活动与探究的场所。可分为演示实验室、分组实验室两种类型,分组实验室宜按年级分配。根据教学需要及学校条件,以上两类实验室可全设或兼用。
2、分类
    普通中小学物理实验室装备建设的要求分为两类,即“基本要求”和“规划建议”。“基本要求”是学校应达到的最低要求,“规划建议”是在达到“基本要求”的基础上,为有较高实验室装备能力的地区和学校提出的要求。
学校可以根据实际情况,创建更有利于培养学生创新精神和实践能力的实验室,满足基础教育课程改革对实验教学的要求。
3、功能与要求
(1)能够满足实验教学要求,方便学生熟悉并接触一些实验仪器设备,学习掌握基本实验技能。
(2)应努力为方便学生查阅相关资料,方便学生制定实验计划和设计实验方案,进行探究性学习和学科实验活动创造条件。
 表1:功能与要求

4、规划与设计
    物理实验室的“面积与间数”、建筑要求、环境要求、等按照《中小学理科实验室装备规范》(JY/T 0385—2006)的要求进行规划与设计。
5、工作条件
   (1)电源:三相四线,电源电压220×(1±10%)V,电源频率50Hz
   (2)水源:2×105Pa
   (3)环境温度:0℃-40℃
   (4)相对湿度:不大于90%
   (5)连续工作时间:不小于8h
6、固定设施
(1)基本要求
    a)书写板:书写板下沿与讲台面的垂直距离宜为l000mm~llOOmm;
    b)讲台:两端与书写板竖直边缘下延长线的水平距离不应小于200mm,宽度不应小于650mm,高度宜为200mm;
    c)电源:实验室电气线路应采用防火要求的暗敷配线方式,安装自动断电保护器,应有可靠的接地措施;
    d)水源:各室应设给排水设施,宜设水槽和拖把池,排水口应有水封装置。
(2)规划建议
    a)气源:可根据需要设置气源,并应有一定的安全措施;
    b)通讯:可根据实际情况设一处或多处网络接口;
    c)教学电视:实验室内设置电视机时,应符合GB 8772的有关要求。观看距离以座椅前缘至电视屏幕垂南面间水平距离为电视机屏幕尺寸的4倍~ll倍为宜。观看的水平斜视角不宜超过450,仰角不宜超过300;
    d)教学屏幕:实验室内安装屏幕时,屏幕下沿距讲台面不应低于1lOOmm,屏幕的宽度宜为屏幕垂直面至最后一排座椅距离的1/6。

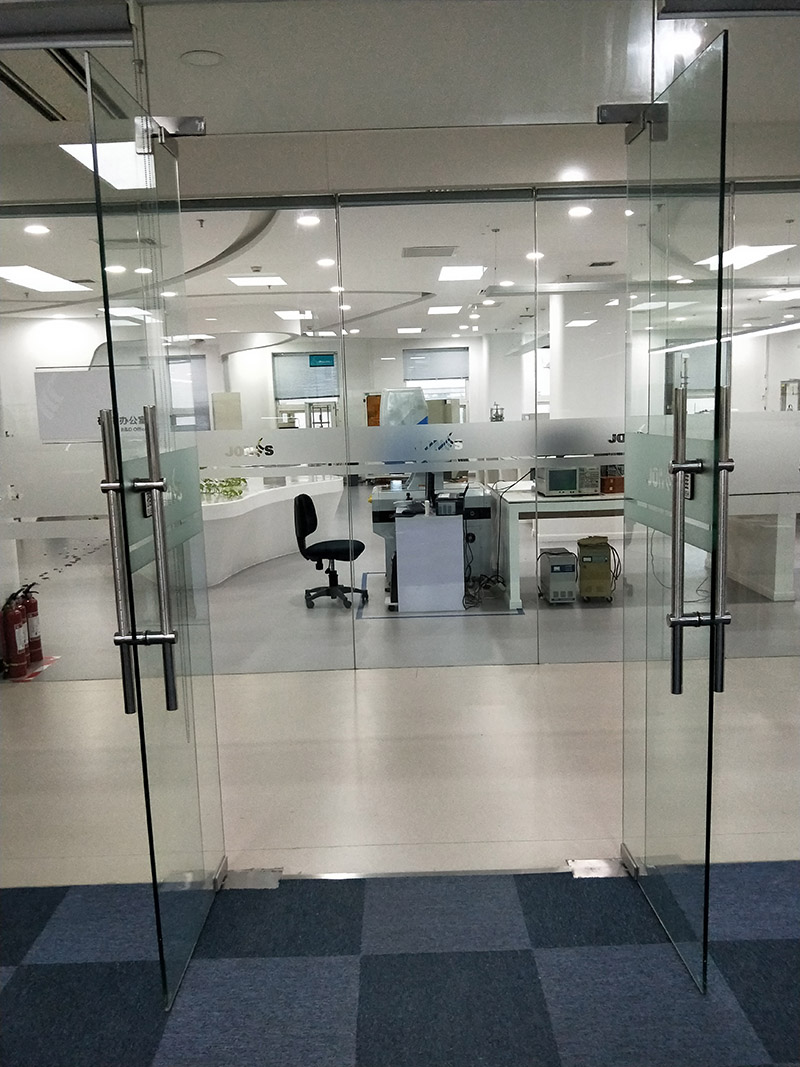

7、实验室布局
    a)物理实验室宜布置在实验楼的第二层,实验台可按教室的方式成排布置,也可以按探究方式成多边形分组布置;
    b)第一排实验台的前沿与书写板的水平距离不应小于2500mm,边座的学生与书写板远端形成的水平视角不应小于300。最后一排实验台的后沿距后墙不应小于l200mm:与书写板的水平距离不应大于1l000mm;
    c)实验室两实验台间前后的净距离:双人单侧操作时,不应小于600mm;四人双侧操作时,不应小于l300mm;超过四人双侧操作时,不应小于1500mm:
    d)实验室中间纵向走道的净距离:双人单侧操作时,不应小于600mm:四人双侧操作时,不应小于900mm:
    e)实验室实验台端部与墙面(或突出墙面的内壁柱及设备管道)的净距离不应小于550mm;
    f)学校在进行实验室布置时,应结合学科特点,充分体现科学性、合理性、安全性。

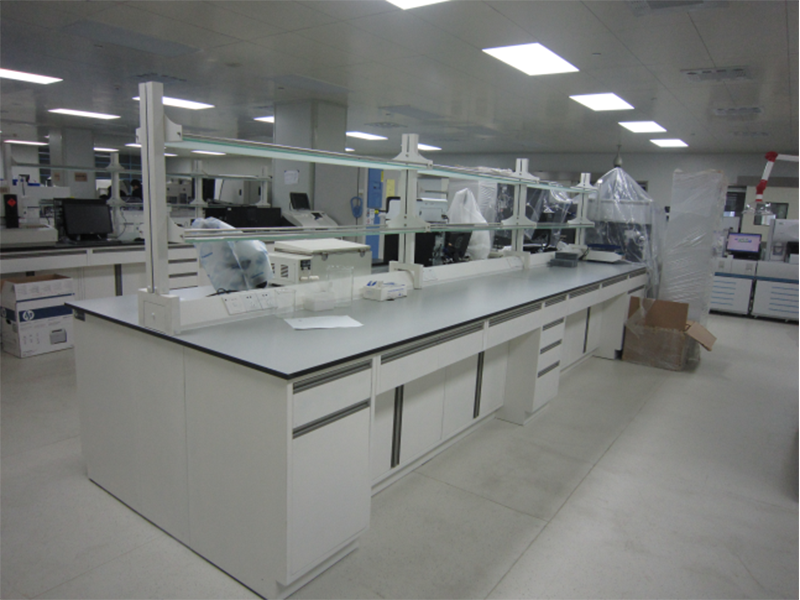

8、实验设备
(1)实验室的设备

序号

设备名称

参考规格要求

  单

  位

配备数量

备 注

基本要求

规划建议

教师部分

1

教师演示台(L×D×H)

1800mm×700mm×1050mm,演示操作台面应铺上橡胶板

1

1

JY/T0385-2006

2

电教设备

计算机、网络、视频展示台、投影机、DVD/VCD、录像机、音频等设备



1

可选

3

电源总控制

控制学生实验台的电源,按照高中、初中的用电要求分别设置,具备交直流过载保护

1

1

可置于演示台内

4

水槽及水嘴

排水口要有水封装置

1

1

可与演示台形成一体

5

座椅

可旋转、升降

1

1



学生部分(实验台L×D×H)

6

双人单侧实验台

1200mm×600mm×780mm

26

26

配电到桌

四人双侧实验台

1200mm×1200mm×780mm

13

13

配电到桌

五边或六边形实验台

生均有效操作面积不小于600mm×500mm





配电到桌JY/T0385-2006

7

学生凳

宜为木方凳,350mm×250mm

52

52

高度宜可调节

8

水嘴、水池

三联防锈水嘴,方形防堵、防臭深水槽,排水口有过滤装置

1

1

置于室角

安全装置

9

灭火器

适用于实验室

若干

若干

合格、有效



 (2)准备室(含实验员室)的设备

序号

设备名称

参考规格要求

  单

  位

配备数量

备 注

基本要求

规划建议

1

准备台

(L×D×H)

1800mm×700mm×850mm,台上宜设置气口

1

1

JY/T0385-2006数量根据需要定,电到桌

2

仪器柜

(L×D×H)

1200×500×2400(mm)或其他规格

若干

若干

层板间隔应可调节,数量根据实际情况确定

3

仪器小车



2

2

运送仪器用

4

水槽及水嘴

三联防锈水嘴,方形防堵、防臭深水槽,排水口有过滤装置

1

1

置于准备台侧或室角

5

维修工具

金工、电工、木工、塑料等常用的制作和维修工具

1

1



6

维修工作台

配备台钳、台钻,设单相(220V)和三相四线(380V)插座若干,亦可与准备台合用

1

1



7

办公桌椅







每人一套

8

计算机







1

管理用

9

灭火器

适用于实验室

若干

若干

合格、有效



   (3)仪器室的设备

序号

设备名称

参考规格要求

  单

  位

配备数量

备 注

基本要求

规划建议

1

仪器柜

(L×D×H)

1200×500×2400(mm)或其他规格

若干

若干

层板间隔应可调节,数量根据实际情况确定

2

灭火器

适用于实验室

若干

若干

合格、有效



(4)有关要求
    a)演示台、准备台、实验台台面外观应平整、无明显缝隙,若采用封边处理的,封边条不应有脱胶、鼓泡;
    b)台面材料应符合相应材质的力学性能和理化性能要求;
    c)演示台和实验台均应有良好的稳定性。单面操作的实验台前沿可设高约50mm的围板,延伸到两侧的围板长应不大于200 mm。铺设有管线到台的实验室,实验台与地面间应采取固定措施;
    d)演示台水槽宽度不小于600mm,实验台水槽宽度不小于400mm;深不小于180mm,排水口应有水封装置,并设高位水嘴。若将水槽置于台面上的,水槽的四周应做密缝处理,无脱胶、漏水现象。
9、教学仪器
    初中物理实验仪器按照《初中理科教学仪器配备标准》(JY/T 0386—2006)中表2(初中物理教学仪器配备标准)的要求,根据学校的规模和教学需要进行配备。

室别

类别

主要功能

要求

备注

实验室

基本要求

学生进行实验操作和探究活动的场所

电到桌

间数与排布根据学校要求设计

准备室

基本要求

进行实验的准备和简单的仪器维修

应邻近所属实验室,有水、电的总控制阀

有条件的学校可在每一间实验室的旁边设置一间准备室

实验员室

基本要求

实验员办公的场所

应配备资料柜、办公设施、维修工具等

可与准备室合并

仪器室

基本要求

存放实验仪器

仪器柜应统一规范,满足教学仪器存放需要

应临近实验室

演示室

规划要求

教师单方演示

装备较齐全的信息传送设备宜设计成阶梯式

有条件的学校可每科设计1间,也可设计1间各科演示实验共用;一般学校可不设演示室。
